天線饋線以及避雷器件
產品介紹
專業饋線線纜，具有低損耗，能滿足頻率高衰減低、電壓駐波比小等優點，適合于固定或移動無線通信領域射頻信號發射裝置和天線之間連接。
50歐低損耗專用射頻饋線線纜(SYV50-7-N-J)2米(頻率范圍0~6GHz)
標準：GB/T14864-93
規格：多股/實芯
線芯：7×0.75mm無氧銅芯
編織：24×7×0.15
接頭：N-J連接頭，鍍金抗氧化
頻響特性--Performance
| 頻率：Frequency | 衰減：Attenuation (dB/100 m) | 衰減：Attenuation (dB/100 ft) |
| 30 MHz | 2.49 | 0.76 |
| 50 MHz | 3.18 | 0.97 |
| 150 MHz | 4.92 | 1.5 |
| 220 MHz | 6.23 | 1.9 |
| 450 MHz | 8.86 | 2.7 |
| 900 MHz | 12.8 | 3.9 |
| 1500 MHz | 16.7 | 5.1 |
| 1800 MHz | 18.4 | 5.6 |
| 2000 MHz | 19.4 | 5.9 |
| 2400 MHz | 21.65 | 6.6 |
| 2500 MHz | 22 | 6.7 |
| 3000 MHz | 24.6 | 7.5 |
| 4000 MHz | 28.87 | 8.8 |
| 4500 MHz | 30.84 | 9.4 |
| 5000 MHz | 32.81 | 10 |
| 5200 MHz | 33.46 | 10.2 |
| 5500 MHz | 34.78 | 10.6 |
| 5800 MHz | 35.76 | 10.9 |
| 6000 MHz | 36.42 | 11.1 |

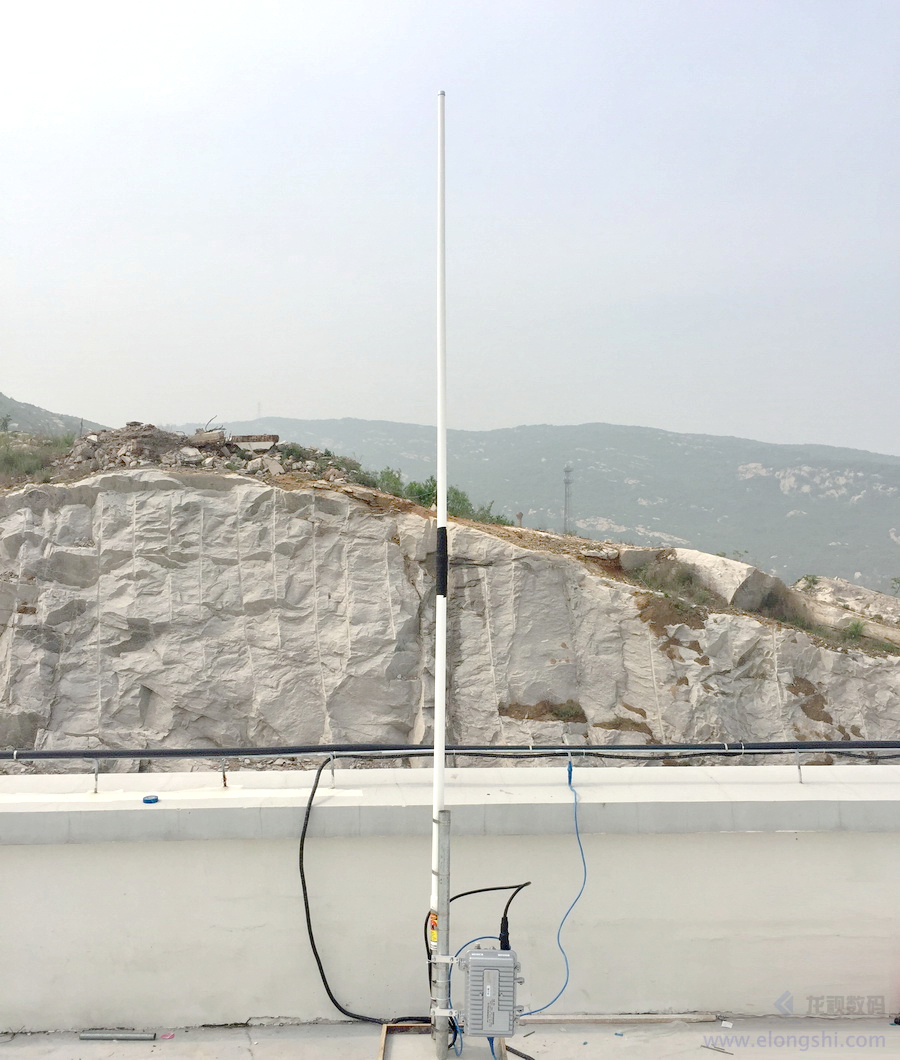

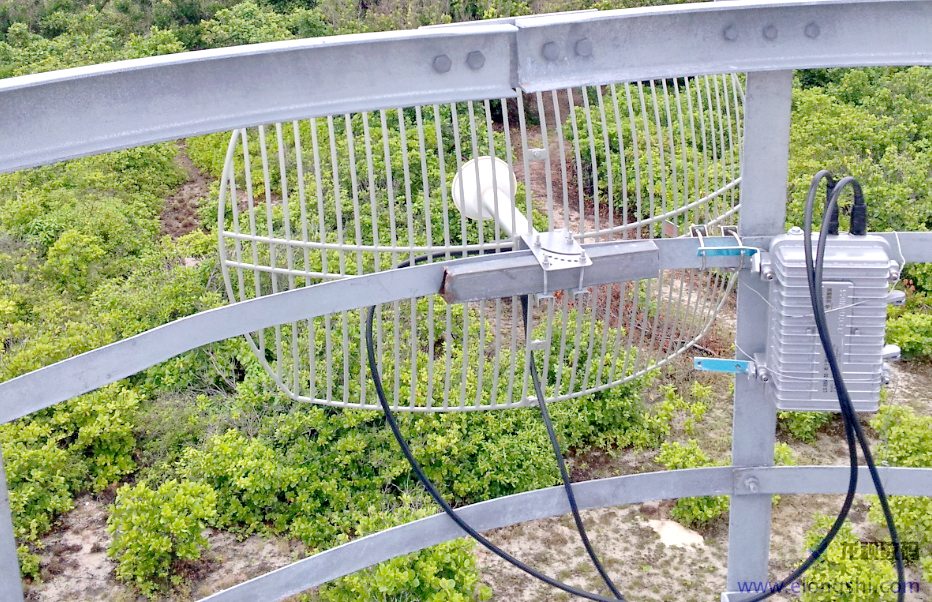

應用案例：通訊天線與設備主機之間連接
